Шина медная 20×4
Шина медная 20×4 — характеристики и применение

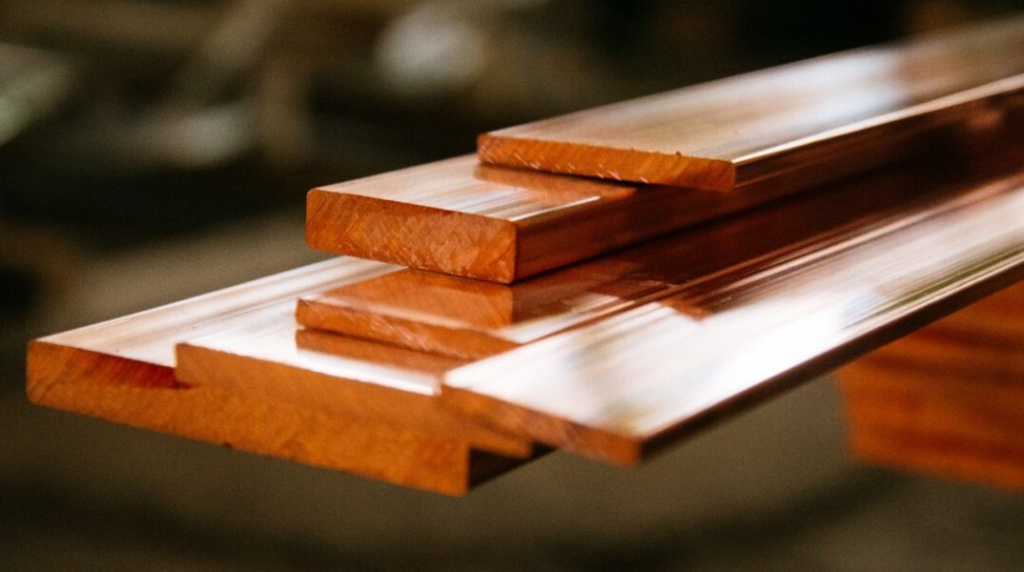

Шина медная 20×4 — это токопроводящая полоса из меди марок М1 и М1Т, используемая для монтажа электрических цепей, систем заземления и распределительных шин. Обеспечивает стабильную передачу тока, низкое сопротивление и долговечность.
Размер и масса шины 20×4
Шина имеет ширину 20 мм и толщину 4 мм. Стандартная длина — 4 м. Масса одной шины — около 2,9 кг (0,72 кг/м). Продажа осуществляется по штукам.
Допустимая токовая нагрузка
Шина 20×4 рассчитана на длительный ток до 160–170 А при открытой установке и до 140 А при закрытой. Часто используется в распределительных щитах, шкафах НКУ и заземляющих системах.
Преимущества
- высокая электропроводность и минимальные потери;
- компактность и лёгкость монтажа;
- устойчивость к нагреву и вибрациям;
- долговечность и надёжность при эксплуатации.
Купить шину медную 20×4 в компании АСТРА
Компания «АСТРА» предлагает медные шины 20×4 мм длиной 4 м с доставкой по всей России. Продажа — по штукам. Все цены на сайте указаны как оптовые. Для уточнения розничной стоимости и сроков поставки свяжитесь с нами:
Телефон: +7 (343) 346-90-38
Почта: info@astra-ek.ru
WhatsApp: +7 (967) 639-90-38
Telegram: @AstraUral
FAQ
- Какова длина шины? — Все шины длиной 4 м.
- Какой вес шины 20×4? — Примерно 2,9 кг.
- Какой допустимый ток? — До 170 А при открытой установке.
- Как осуществляется продажа? — По штукам, кратно одной шине 4 м.
Компания «Астра» поставляет медные шины прямоугольного сечения для силовых сборок и контуров заземления. В наличии и под заказ исполнения ШМТ (твёрдая) и ШММ (мягкая) из меди марок М1, М1Т, М1М (международное обозначение Cu-ETP) по ГОСТ 434-78; химический состав — по ГОСТ 859. Держим запас на складе в Екатеринбурге, отпускаем оптом и в розницу, доставку организуем по всей России. Цены на сайте оптовые — розничную стоимость подскажут менеджеры.
Чем хороша медная шина
Шина — это плоский токопроводящий проводник прямоугольного сечения (по сути широкая полоса), задача которого — распределять ток с минимальным сопротивлением. Медь даёт самую высокую среди доступных материалов электропроводность, поэтому медная шина выдерживает большие токи при компактных габаритах и хорошо проводит электрическую энергию. Чистая медь и её сплавы обладают сочетанием проводимости и прочностью на изгиб; из чистых марок (М1, Cu-ETP) делают токоведущие сборки, а пластичность металла позволяет гнуть шину под нужную форму — от тонких полос до массивных профилей. Мягкое исполнение ШММ удобно для гибки и подгонки на месте, твёрдое ШМТ — жёсткое и формоустойчивое для прямых участков. По совокупности свойств медь предпочитают там, где важны проводимость и надёжность соединений в готовых изделиях.
Назначение и применение
Основное назначение — токоведущие элементы электротехнических систем:
- распределение тока в РУ, НКУ, шинопроводах и межсекционных соединениях;
- заземление — ГЗШ, шины выравнивания потенциалов, PE-контуры;
- подключение аппаратов — вводы и выводы, перемычки, соединение клемм.
Шины применяются и используются в распределительных устройствах и силовых установках разного оборудования; разные виды и сечения являются стандартными элементами ошиновки. Для заземления используют ШММ или ШМТ по ГОСТ 434-78 с сечением, рассчитанным по току короткого замыкания и требованиям ПУЭ.
Исполнения и стандарт
- ШМТ — твёрдая, повышенная жёсткость и формоустойчивость;
- ШММ — мягкая (отожжённая), удобна для гибки и подгонки;
- стандарт поставки — ГОСТ 434-78; медь марок М1, М1Т, М1М по ГОСТ 859;
- типовые длины — 3–4 м (уточняйте мерные и немерные отрезки).
Сечения, площадь и вес
Сечение подбирают по току, условиям охлаждения и требованиям ПУЭ или проекта. Ориентировочно для открытой прокладки берут удельную нагрузку порядка 1–1,6 А/мм² (точное значение определяет проектировщик). По толщине доступны ходовые решения — 4 мм, 5 мм, 6 мм, 10 мм. Массу 1 пог. м легко посчитать по формуле: ширина (мм) × толщина (мм) × 0,00896.
| Сечение, мм | Площадь, мм² | Вес, кг/м (≈) | Исполнение |
|---|---|---|---|
| 20×3 | 60 | 0,54 | ШММ / ШМТ |
| 25×3 | 75 | 0,67 | ШММ / ШМТ |
| 30×4 | 120 | 1,08 | ШММ / ШМТ |
| 40×4 | 160 | 1,43 | ШММ / ШМТ |
| 50×5 | 250 | 2,24 | ШММ / ШМТ |
| 60×5 | 300 | 2,69 | ШММ / ШМТ |
| 80×8 | 640 | 5,73 | ШММ / ШМТ |
| 100×10 | 1000 | 8,96 | ШММ / ШМТ |
| 120×10 | 1200 | 10,75 | ШММ / ШМТ |
Размерный ряд
Подобрать шину можно по полному сечению или по ширине полосы.
По сечению
- 20×4 — компактное решение для щитов и шин выравнивания потенциалов;
- 20×5 — для компактных шинопроводов и ГЗШ;
- 25×3 — распространённый вариант для ГЗШ и контуров заземления;
- 30×4 — баланс токовой нагрузки и габаритов;
- 30×5 — усиленный вариант для более высоких токов;
- 50×5 — популярна в вводно-распределительных устройствах;
- 50×6 — для повышенной токовой нагрузки;
- 50×10 — для силовых цепей средней мощности;
- 60×6 — для мощных распределительных шкафов;
- 80×8 — для высоких токов и магистральных линий;
- 100×10 — массивная шина для ГРЩ и шинопроводов;
- 120×10 — большое сечение для крупных объектов.
По ширине
- 10 мм — узкая шина для компактных щитов и стоек;
- 15 мм — для небольших НКУ и шкафов автоматики;
- 25 мм — для локальных шинопроводов и ГЗШ;
- 30 мм — универсальная ширина для распределительных устройств;
- 40 мм — стандарт для силовых сборок и заземления;
- 50 мм — для магистральных линий и вводов;
- 60 мм — запас по току при умеренных габаритах;
- 80 мм — широкая шина для крупных распределительных узлов;
- 100 мм — для мощных щитов и шинопроводов.
Механообработка и комплектация
По чертежу выполняем гибку (радиусы, Z- и Г-образные элементы), сверление и фрезеровку отверстий, пазов и фасок под крепёж, подготовку клеммных площадок, маркировку и комплектование крепежом. Эти процессы изготовления упрощают монтаж готовых сборок на объекте — комплектные шины представляют собой готовое решение «под ключ».
Преимущества
- высокая электропроводность и низкое сопротивление;
- большой ток при компактном сечении;
- хорошие пластичность и обрабатываемость — гибка, сверление, резка;
- коррозионная стойкость и долгий срок эксплуатации;
- надёжность соединений в силовых и заземляющих цепях.
За счёт этих свойств медная шина обеспечивает надёжность электроустановок и нередко выигрывает у алюминиевых аналогов там, где требуются максимальная проводимость и стабильный контакт.
Частые вопросы
Какая шина подходит для заземления?
ШММ или ШМТ по ГОСТ 434-78 с сечением по току КЗ и ПУЭ; ходовые — 25×3, 30×4, ширина 40 мм.
Чем ШМТ отличается от ШММ?
ШМТ твёрдая и жёсткая; ШММ мягкая, удобна для гибки и подгонки при монтаже.
Как оценить сечение «по току»?
По площади (мм²) и удельной нагрузке (≈1–1,6 А/мм²) с поправками на температуру и способ прокладки; окончательно — по проекту.
Можно ли заказать резку и гибку?
Да, режем и гнём по чертежу, сверлим отверстия под крепёж.
Есть ли подтверждение по ГОСТ?

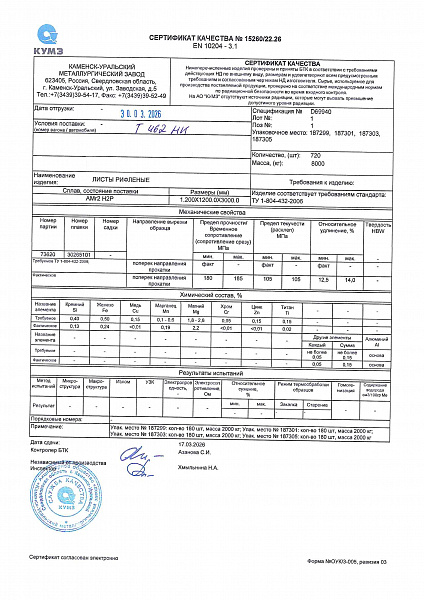

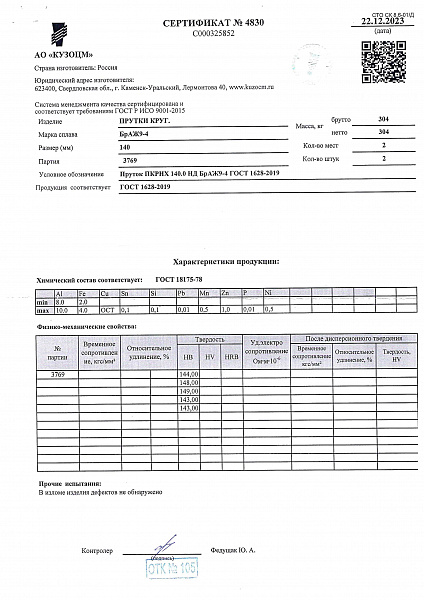

Поставка по ГОСТ 434-78, состав по ГОСТ 859; вся продукция проходит контроль, партии соответствуют стандартам, а каждая позиция обладает заявленной характеристикой проводимости и сопровождается сертификатом качества.
Как заказать и получить
Купить медную шину в Екатеринбурге можно напрямую в компании «Астра» — оптом или в розницу. Мы предлагаем широчайший ассортимент сечений и исполнений и сопутствующие товары по металлопрокату из цветных металлов для различных задач и условий использования. Цена зависит от сечения, исполнения (ШМТ или ШММ), длины и требуемой механообработки. Прямые поставки от производителей и наличие на складе позволяют держать выгодные цены и быстро обрабатывать запросы. Отгрузка — в день оплаты или на следующий рабочий день, доставка транспортными компаниями по всей РФ, включая Москву и регионы. Наши менеджеры помогут по выбору сечения, подберут шину под вашу задачу и объёмы, рассчитают стоимость и сроки; связаться можно по телефону или почте.
