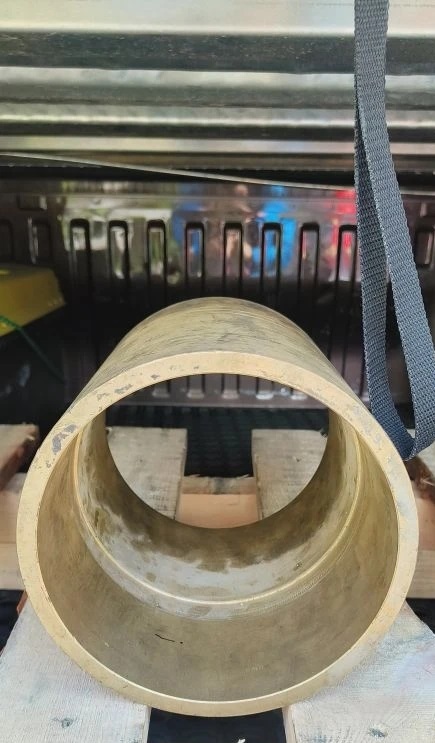

Бронзовая втулка (труба)

Бронзовые втулки для подшипников скольжения и узлов трения: поставка со склада и изготовление по чертежам. Соответствие ГОСТ 613-79 (втулки, основные параметры) и ГОСТ 24820-81 (общие технические условия) с привязкой к марке сплава и способу производства. Материал — деформируемые и литейные бронзы по действующим ГОСТ/ТУ. Склад в Екатеринбурге, отгрузка по России.

Марки бронзы

Марка	Ключевые свойства	Типичные применения
БрОЦС5-5-5	Антифрикционная, устойчива к задирам, работает в загрязнённой среде	Втулки подшипников скольжения, направляющие, узлы с ударными нагрузками
БрАЖ9-4	Высокая прочность, хорошая коррозионная стойкость, ударная вязкость	Редукторы, насосы, втулки в морской/влажной среде
БрАЖМц10-3-1,5	Прочность + износостойкость, стабильность размеров	Подшипники скольжения, тяжёлые режимы, вибрации
БрАМц9-2	Прочность, хорошая обрабатываемость резанием	Втулки, зубчатые зацепления, червячные пары
БрМНЖ5-1	Коррозионная стойкость, работа в морской воде	Судостроение, насосные агрегаты, распределительные устройства
БрОФ (оловянистые фосфористые)	Низкий коэффициент трения, хорошая приработка	Точные втулки скольжения, направляющие
БрБ2 и др. спецсплавы	Повышенная упругость, износ и ударная вязкость	Сложные узлы, высокие нагрузки, ответственные механизмы

Подбор марки — по нагрузке, скорости скольжения, температуре, среде и способу смазки. Поможем выбрать эквивалент по вашему чертежу/узлу.

Размеры и типоразмеры

Диапазон: наружный диаметр D ≈ 12–500 мм; внутренний d — по посадкам; длина L ≈ 10–400 мм.
Типы: цилиндрические, фланцевые, с буртом; проточки под смазку, спиральные/продольные канавки, смазочные карманы — по ТЗ.
Посадки и точность: H7/H9/h9/h11 (по чертежу). Чистота поверхности и овальность — по ГОСТ/ТУ.
Форма поставки: готовые втулки со склада; механическая обработка из бронзового прутка/задаваемой заготовки — по чертежу.

Свойства и преимущества

Антифрикционность и высокая износостойкость в условиях граничной/смазочной плёнки.
Коррозионная стойкость (вода, пары, слабые агрессивные среды).
Работа под ударными и вибрационными нагрузками, устойчивость к задирам.
Ремонтопригодность и возможность прецизионного доведения размеров.

Где применяются

Подшипники скольжения валов и осей (редукторы, станки, пресс-оборудование).
Насосы и компрессоры (направляющие, втулки, опоры).
Транспорт и машиностроение (авто, ЖД, судостроение, спецтехника).
Энергетика и приборостроение (узлы с переменными нагрузками и вибрациями).

Расчёт массы втулки

Для ориентировочной оценки используйте формулы (D, d — в мм):

Масса заготовки, кг ≈ 0,0000069 × (D² − d²) × L (ρ бронзы ≈ 8,8–8,9 г/см³).
Масса 1 пог. метра, кг/м ≈ 0,0069 × (D² − d²).

Пример: D=60 мм, d=50 мм, L=40 мм → кг ≈ 0,0000069 × (3600 − 2500) × 40 ≈ 0,30 кг. Для коммерческого предложения дадим точный расчёт по вашей марке/чертежу.

Стандарты и контроль качества

ГОСТ 613-79 — типовые параметры втулок подшипников скольжения.
ГОСТ 24820-81 — общие технические условия на втулки.
Марки и химсостав — по действующим ГОСТ/ТУ (в паспорте качества).

FAQ

Готовые втулки или только изготовление? И то, и другое: популярные типоразмеры — со склада; нестандарт — по чертежу.
Какая бронза лучше для моего узла? Для тяжёлых режимов — БрОЦС5-5-5/БрАЖМц; для морской воды — БрМНЖ5-1; для точных посадок — оловянистые БрОФ. Подберём по нагрузке/скорости/среде.
Как указывать размеры в заявке? Наружный D, внутренний d, длина L, посадки/допуски, наличие канавок и тип смазки.
Цена — за кг или за штуку? Зависит от способа поставки: заготовка — обычно за кг; готовая втулка по чертежу — за штуку. Смету рассчитает менеджер.

Купить бронзовые втулки — цена и отгрузка

Стоимость зависит от марки сплава, размеров (D/d/L), наличия канавок и объёма партии. Актуальные цены, сроки и остатки уточняйте у менеджеров.

Тел.: +7 (343) 346-90-38, +7 (343) 346-85-12
Email: info@astra-ek.ru
Склад/офис: Екатеринбург, ул. Вишнёвая, 69Б
